Micro Switch 5a 125 250v

Micro Switch 5a 125 250ver en liten trykkbryter som brukes til å slå på og av elektriske kretser opp til maksimalt 5a ved spesifiserte driftsgrenser med 125 v AC og 250 v AC. Det brukes vanligvis i elektroniske apparater, kontrollsystemer, salgsautomater, kontorutstyr, dører og deksler, apparater, etc.

Kontroller at i tillegg til den eksisterende klassifiseringen, er lasttypen, aktuatortypen, kraften, konfigurasjonen av terminaler, dimensjoner og miljøforhold egnet for bruken du planlegger for komponentene.

Hva betyr 5A 125/250VAC?

Betegnelsen "5A 125/250VAC" indikerer vanligvis at bryteren kan klare maksimalt 5 ampere ved en spenning på 125 volt AC eller 250 volt AC hvis den brukes med riktig belastning som anbefalt av produsenten.
Denne spesifikasjonen gjelder vanligvis for resistive belastninger.

Enheter som motorer, solenoider, kompressorer, lamper, transformatorer og elektroniske strømforsyningsenheter kan oppleve høy innkoblingsstrøm eller elektrisk lysbue. I slike tilfeller kan det være nødvendig å bruke enheter med en annen belastningsgrad eller bruk av en passende dempingsenhet.

Dette representerer en AC-vurdering. Dette garanterer imidlertid ikke at bryteren er godkjent for bruk ved 125VDC eller 250VDC. Se alltid etter den distinkte DC-vurderingen i det tildelte dataarket før du fortsetter.

Hvordan fungerer en mikrobryter?

En mikrobryter bruker en snap-action-mekanisme. I det øyeblikket aktuatoren kommer inn på den nøyaktige plasseringen, endrer den indre fjæren kontakttilstand raskt. Derfor gir den utmerket pålitelighet til bryteren til tross for dens minimale bevegelse og konstante driftspunkt.

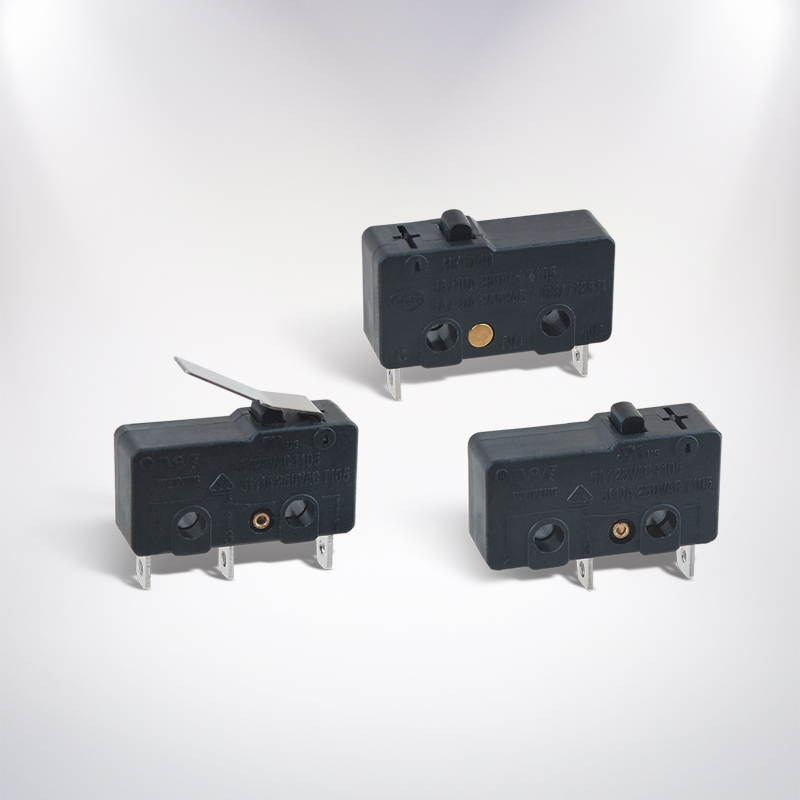

Blant de typiske typene aktuatorer er stempelet, hengselspaken, rullespaken og simulert rulle. Den passende typen aktuator velges basert på tilgjengelig plass, bevegelsesretning og kraft og avstand som trengs for prosessen.

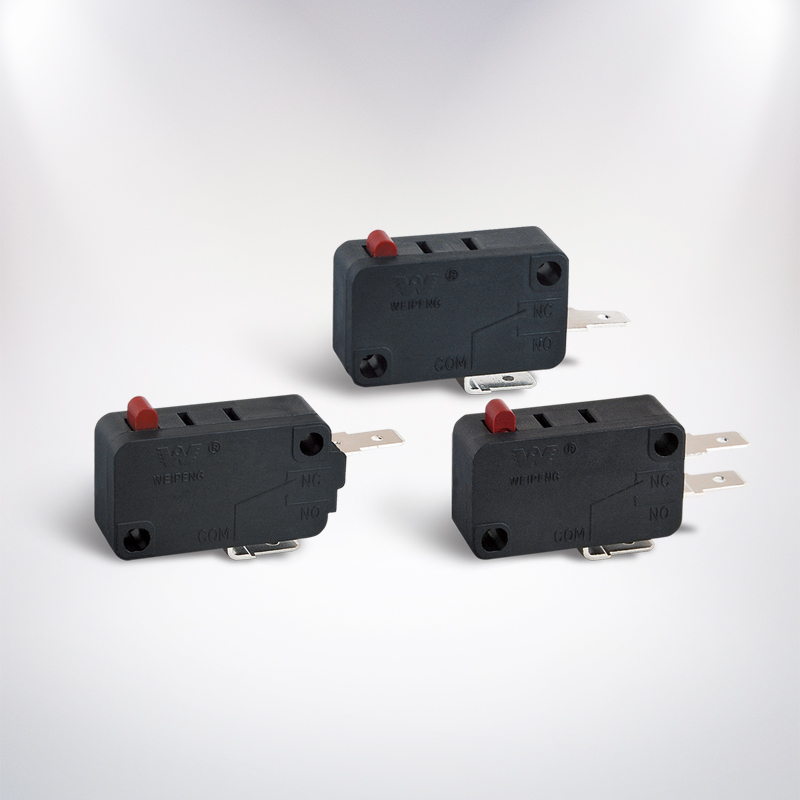

SPDT-terminalkonfigurasjon

Flere 5A-modeller opererer i SPDT-modus (Single Pole Double Throw). De vanlige terminalene i SPDT er COM, NC og NO.

Når kretsen aktiveres ved å trykke på aktuatoren, bruk COM sammen med NO. På den annen side, bruk COM i kombinasjon med NC når kretsen skal forbli lukket i standby-tilstand, og blir åpen når aktuatoren kobles inn. Sørg for å verifisere merkingen på selve bryteren før ledningsprosessen.

Hva er en sensitiv mikrobryter?

En mikrobryter som er følsom fungerer med ganske lav kraft. Det er nyttig når bryteren aktiveres ved hjelp av en lett dør, plastfliker, liten mekanisme eller begrenset bevegelse.

Sensitiviteten bestemmes av mer enn gjeldende vurdering. Sjekk følgende spesifikasjoner:

• Betjeningskraft og frigjøringskraft
• Pretravel og overtravel
• Driftsstilling
• Aktuatortype og lengde
• Mekanisk og elektrisk levetid

Bruken av en rullespak kan minimere innsatsen som trengs fra det eksterne systemet. Imidlertid kan feil justering føre til sidebelastning og tidlig svikt. Den skal fungere skikkelig og fungere uten å overskride spesifikasjonen for overkjøring.

5A, 10A, 16A og 21A mikrobrytere

Mikrobrytere er produsert i forskjellige versjoner av strømstyrker, nemlig 5A, 10A, 16A og 21A. Høyere strømvurdering er ikke nødvendigvis det riktige valget; det er avgjørende at bryteren må holde seg i tråd med applikasjonsspenning, lasttype, mål, type terminal og standarder.

Når du ser på en mikrobryter vurdert til 5A ved både 125V og 250V med andre modeller vurdert til 10A, 16A og 21A, bør du sammenligne alle spesifikasjonene i stedet for bare å se på vurderingen. Den høyere klassifiserte bryteren kan avvike fra de lavere klassifiserte modellene i designfunksjoner som monteringshull, aktuatorvandring, terminalposisjon og kontaktdimensjoner.

Belastning og sikkerhetshensyn

Før du kobler til lasten, er det nødvendig å identifisere ikke bare den normale strømmen, men også innløps- eller oppstartsstrømmen. Resistive belastninger er normalt mye lettere å håndtere enn induktive eller kapasitive belastninger. Motorer og solenoider kan generere gnister som kan skade kontaktene selv om den normale strømmen er under 5 A.

I hovedapplikasjoner bør passende isolasjon, overbelastningsbeskyttelse, mekanisk beskyttelse og innkapsling brukes. Riktig installasjon av bryteren bør normalt gjøres slik at den bryter den ledende ledningen som spesifisert av utstyrets design og lokale elektriske forskrifter.

Før installasjon eller testarbeid i denne forbindelse, koble fra strømforsyningen. Kablingen av nettspenningen bør enten fullføres eller inspiseres av en kvalifisert fagperson.

Monterings- og installasjonstips

Kontroller alltid kroppsdimensjonene, avstanden mellom monteringshull, aktuatorhøyde, terminaltype og driftsposisjon før du bestiller. Brytere som ser like ut er ikke nødvendigvis utskiftbare.

Aktuatoren må trykkes i riktig retning, og den må ikke brukes som en hard mekanisk stopp med mindre annet er angitt av produsenten. Overdreven støt, sidetrykk, fuktighet, fuktighet og vibrasjoner må unngås.

Det finnes forskjellige typer vanlig brukte terminaler; de inkluderer loddeterminaler, hurtigkoblingstapper, PCB-pinner og ledningsterminaler. Stilen kan velges basert på monteringsteknikken som brukes og tilgjengeligheten av plass.

Hvordan velge riktig modell

Bruk denne sjekklisten før kjøp:

• Bekreft AC- eller DC-spenningen og den faktiske laststrømmen.
• Identifiser om lasten er resistiv, induktiv, kapasitiv, motor eller lampe.
• Velg SPDT, SPST-NO eller SPST-NC i henhold til kretsen.
• Velg ønsket betjeningskraft og aktuatorstil.
• Sammenlign monteringsdimensjoner og terminalposisjoner.
• Sjekk driftstemperatur, tetning, elektrisk levetid og godkjenninger.
• Be om det offisielle databladet for nøyaktig delenummer.

FAQ: Sensitive Micro Switch SPDT 5A 125/250VAC

Hva er en sensitiv mikrobryter SPDT 5A 125/250VAC?

Bryteren er en lavkraft- og snap-action enhet med en felles terminal og doble utganger. Dens maksimale strømstyrke er 5A når den brukes under kontrollerte forhold.

Kan jeg bruke den for 250VDC?

Nei, mens merkingen på 125/250 VAC representerer en AC-klassifisering, gir den ikke en rating for DC-spenning. Se alltid etter en bryter med likespenning og strømstyrke som er nevnt.

Hva er forskjellen mellom NO og NC?

Den normalt åpne bryteren lar strøm flyte når ingenting trykkes på bryteren, mens den normalt lukkede bryteren lar strøm flyte når aktuatoren trykkes inn.

Kan en 5A mikrobryter styre en motor?

Selv om strømmen til motoren er under 5A, kan det hende at bryteren ikke fungerer som den skal. Identifiser startstrømmen og induktiv lysbue som kan overskride kapasiteten til bryteren. Vurder belastningskapasiteten til motoren eller bruk et relé eller en kontaktor.

Kan jeg erstatte en 5A-bryter med en 16A- eller 21A-modell?

Det er bare hvis erstatningen har samme størrelse når det gjelder dimensjoner, aktuatorbevegelse, terminalarrangement, kontaktarrangement, spenningsklassifisering og sertifisering. En større effektvurdering i seg selv er ikke nok.

Hvor lenge varer en mikrobryter?

Levetiden til et produkt bestemmes av belastning, meldingsfrekvens, justering, miljø og installasjonskvalitet. Mekanisk og elektrisk levetid er forskjellige begreper; derfor bør de elektriske levetidsspesifikasjonene følges i henhold til den faktiske belastningen.

For å konkludere,Micro Switch 5a 125 250ver et levedyktig alternativ for små AC-kontroll- og posisjonsfølende systemer hvis belastningen og mekaniske parametere er passende. Kontroller spesifikasjonene, velg de riktige terminalene og aktuatoren for SPDT, og tyr til å bruke et relé eller en kraftig løsning for enheter med betydelig innkoblingsstrøm eller for krevende elektromekaniske applikasjoner.
