Opplyst vippebryter: typer, ledninger og kjøpsveiledning

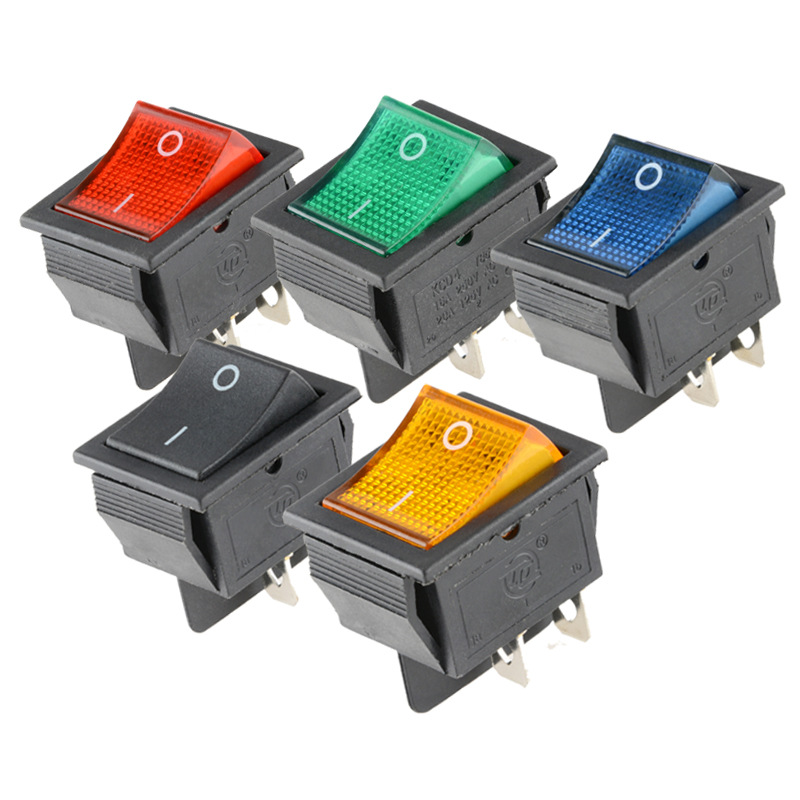

En opplyst vippebryter fungerer som en slags på/av-bryter som er integrert med et LED- eller neonlys, som indikerer om bryteren er i på/på-posisjon eller ikke enkelt. På grunn av indikatoren er vippebryteren godt synlig selv i mørke eller rotete kontrollpaneler. De opplyste vippebryterne har funnet sin nytte i mange bruksområder i biler, båter, bobiler, sykler, husholdningsapparater, industrimaskiner, elektriske kontrollsystemer, etc.

Det er mulig å bruke opplyste vippebrytere i både lavspentkretser og høyspentsektorer. Man kan støte på 12V brytere som brukes i bilapplikasjoner samt 120V AC brytere for bruk i hjem og industri. Når du velger riktig type, må systemets spenning, strømstyrke, type belastning, terminalarrangement, størrelse på bryteren og installasjonsområdet fastsettes.

Hva er enOpplyst vippebryter?

En vippebryter er laget av envippemekanisme som kan aktivere en elektrisk krets. Vippebryteren skyves til på-posisjon, og strømforsyningen kobles til utstyr som får strøm. I tillegg har bryteren en innebygd LED eller neon for å indikere at strømmen slås på.

Bryteren kan indikere om den mottar strøm, er slått på eller om det er en annen krets som kjører, avhengig av enhetens design og oppsett. Det er flere forskjellige måter å koble til bryteren på, avhengig av typen. Sørg imidlertid for å konsultere ledningsinstruksjonene og merkene fra produsenten før du starter installasjonen.

Vanlige typer opplyste vippebrytere

To-terminal vippebrytere

Den to-polede bryteren er designet for å fungere i enkel av og på-modus. Generelt sett kobles denne typen svitsjenhet med både last- og elektriske forsyningskretser og kan tenne LED-en når den er tilkoblet. Noen LED-typer påvirkes av polaritet, så tilkoblingene må gjøres som beskrevet nedenfor.

Tre-terminal vippebrytere

Utformingene med tre terminaler er preget av tilførsel av elektrisk energi, koblingsbare signaler og tilkobling for jording. Som en konsekvens av å ha en egen terminal for jordforbindelse, kan den aktuelle indikatoren fungere uten problemer. Denne typen design brukes ofte i biler og båter.

Vippebrytere med fire og fem terminaler

4 og 5 terminalbrytere kan gi uavhengig belysning, topolet svitsj eller flere utganger. De er egnet for mer sofistikerte kontrollhoder, selv om riktig kabling avhenger av den interne konfigurasjonen av kretsen. Derfor bør diagrammet som er gitt følges i stedet for å forenkle ledningsprosessen gjennom standard terminalplasser.

SPST-, SPDT- og DPDT-konfigurasjoner

SPST-bryteren har muligheten til å fullføre bare én enkelt krets og slå den fra på til kun. SPDT-brytere slår på én inngang og fungerer på to utganger. DPDT-brytere fungerer på to kretser og er i stand til å velge innganger eller reversere polaritet. SPST-bryteren er den vanligste formen for bryter som brukes til typiske bruksområder, som å slå på en lampe.

Hva er enOpplyst vippebryter12V brukt til?

En 12-volts vippebryter med belysning er designet for bruk i elektriske kretser med en 12-volts likestrømforsyning (DC). Typiske bruksområder inkluderer:

• Bil- og motorsykkellys
• LED lysstaver og arbeidslys
• Kjølevifter og vannpumper
• Tilbehør til båt og bobil
• Dashbord og kontrollpanelutstyr
• Batteridrevne elektriske systemer

12V-standarden angir ikke øvre strømgrense for bryteren. Det kan for eksempel oppgis at en bryter kan operere på 12V strøm ved en strøm på 20A. Men under oppstart kan visse maskiner som motorer og pumper trekke mer strøm. For dette formålet må riktige releer brukes for å kontrollere høye strømmer eller induktive belastninger.

Hvordan velge riktig opplyst vippebryter

Sjekk spennings- og strømverdien

Velg en bryter som fungerer riktig med spenningen og strømmen til kretsen. For eksempel må en bryter med en karakter på 12V DC ikke brukes for en krets med spenninger på 120V eller 230V AC. I tillegg til normal driftsstrøm, må man også vurdere start- eller innkoblingsstrømmen til lasten.

Vurder belastningstypen

Elektriske motorer, pumper, varmeenheter, lyspærer og LED-drivere påfører brytere forskjellige belastninger. Rangeringer som kun tar i betraktning resistive belastninger, gjelder kanskje ikke for induktive belastninger som for eksempel elektriske motorer. Valg av brytere må gjøres i henhold til belastningene de må håndtere.

Bekreft monteringsdimensjonene

Før du bestiller, sørg for å sjekke målingen av panelutskjæringen samt tykkelsen på panelet, plasseringen av holdetappen og klaringer bak panelet. En bryter kan komme inn i utskjæringen foran, men kan fortsatt kollidere med andre deler og ledninger.

Se gjennom indikatorspesifikasjonene

Strømforbruket til LED-indikatorer er svært lavt, så de brukes vanligvis i 12V-systemer. Pass på at LED-en inneholder en intern motstand og kontroller om den har polaritet. Bruk av en bryter med forskjellig spenning kan føre til at indikatoren vender feil.

Vurder miljøvern

Vi bør velge brytere som har en evne til å motstå fuktighet og forhindre rust i tilfelle de skal brukes utendørs, innendørs, i et marint miljø, eller i miljøer med støv og vibrasjoner.

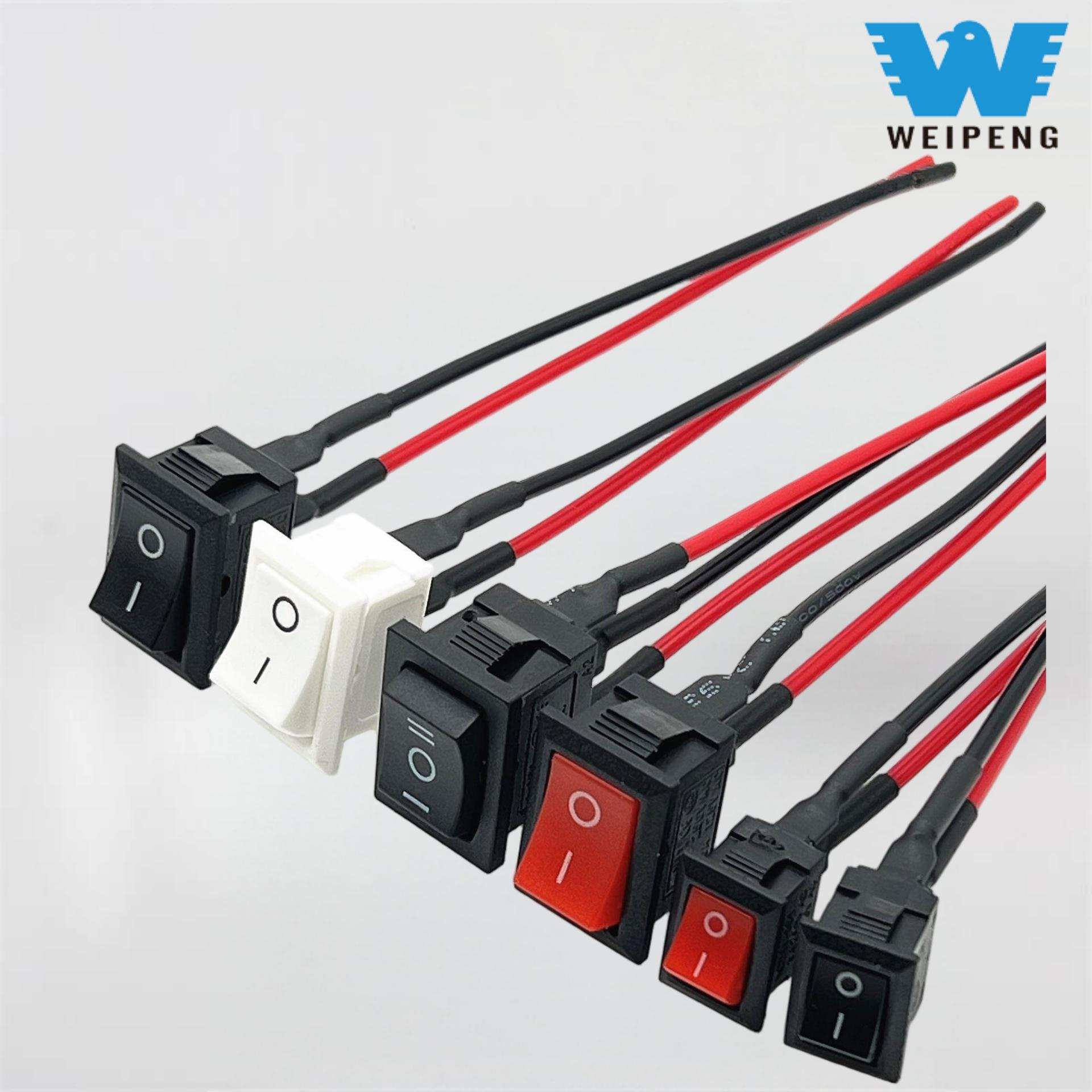

Hvordan kobler du en opplyst vippebryter?

Kobling av en opplyst vippebryter innebærer å identifisere spesifikasjonene til den aktuelle bryteren, inkludert antall terminaler og layout. Slå alltid av strømforsyningen før du begynner arbeidet og identifiser hver av terminalene nøyaktig. Tilkoblingen til strømnettet skal kun utføres av kvalifiserte teknikere.

Typisk tre-terminal 12V kabling

Sikret positiv forsyning -> Strøm eller inngangsterminal
Svitsjet utgang -> Positiv terminal på lasten
System negativ -> Jordklemme og last negativ

Elektrisiteten skal være tilgjengelig på lasten så snart bryteren slås på, noe som indikerer at indikatoren er slått på. Fuselink skal monteres rett ved siden av forsyningen, det vil si batteriet. Verdien av sikringen må også samsvare med type ledning og spesifikasjon av kretsen.

Typisk to-terminal ledning

Positiv forsyning -> Bryterklemme 1
Bryter klemme 2 -> Last positiv
Last negativ -> System negativ

Når en bryter inkluderer en polaritetsfølsom LED, er det viktig å koble de positive og negative ledningene riktig. I tilfelle ledningene er reversert, vil ikke LED-en slå seg på, til tross for at bryteren vil fungere riktig.

Kabling og sikkerhetshensyn

Bruk en ledning som kommer med riktig strømstyrke og bruk isolerte terminaler samt varmekrympeslange for å garantere at alle tilkoblinger er trygge. Ikke før ledninger nær skarpe hjørner, høye varmekilder eller områder som kan skape bevegelse. For kjøretøy, sjekk at ledningsnettet ikke også er utsatt for vibrasjoner og slitasje. For marine ledninger, sørg for at koblinger så vel som ledninger som brukes er korrosjonsfrie.

En tent vippebryter fungerer ikke som en erstatning for en strømbryter, riktig jording eller sikring. Hvis bryteren blir for varm, smelter, misfarges, gnister eller avgir den brente lukten, bør den slås av, da det kan være en indikasjon på en elektrisk feil, for eksempel overstrøm, løs tilkobling, feilkontakter eller ledninger som er for tynne til å håndtere belastningen.

VanligOpplyst vippebryterProblemer

Indikatoren lyser ikke

Noen vanlige årsaker er reversering av polaritet, manglende jordforbindelse, feil ved identifisering av terminaler eller bruk av en indikator designet for en annen spenning. Sammenlign installasjonsarbeidet med produsentens koblingsskjema og kontroller at spenningen er tilstede på de riktige terminalene.

Lasten fungerer, men indikatoren gjør det ikke

Selv om bryterkontaktene er godt ført, er det like viktig å sjekke om enheten har en separat jording eller strømforsyning. Sjekk også om enheten har en lyskilde som fungerer separat fra andre.

Indikatoren forblir på når bryteren er av

Noen brytermodeller fungerer på en måte som de lyser når det er strøm på inngangen. Denne oppførselen kan være normal for den aktuelle enheten. Før du bytter bryteren, sørg for å sjekke bryterindikatorkretsen.

Indikatoren flimrer eller bryteren blir varm

Problemer som løse tilkoblinger, spenningsfall, høy strømflyt eller uegnet belastning kan forårsake flimring og overoppheting. Dette bør undersøkes ved å koble fra kretsen og undersøke verdien til bryteren, ledningsstørrelsen og hvordan enheten er koblet til og lastet. Om nødvendig kan bruk av et relé være nødvendig for motoren, pumpene eller andre belastninger som trekker høye strømmer.

Ofte stilte spørsmål

Krever en opplyst vippebryter en jordledning?

Ikke alltid er dette situasjonen. Når det gjelder målere med to terminaler, kobler de indikatoren internt, noe som betyr at ingen separat jording er nødvendig. Modeller med tre terminaler bør alltid ha sitt eget jordingspunkt. Kontroller alltid de respektive terminalene og spesifikasjonene til produktene.

Kan en 12V opplyst vippebryter styre LED-lys?

Påstanden er gyldig siden bryteren har en klassifisering som tilsvarer spenningen til systemet, nominell driftsstrøm og oppstartsstrøm til LED-driveren. Et relé kan være nødvendig ved bruk av større LED-barer eller flere armaturer.

Kan en 12V vippebryter brukes med husholdningsstrøm?

Nei, en vippebryter klassifisert for 12V DC kan ikke brukes med verken 120V eller 230V AC. En AC-bryter må være klassifisert for AC-spenning, strøm, typer belastninger og gjeldende sikkerhetsstandarder for husholdningselektrisitet.

Hvorfor lyser LED-vippebryteren min svakt når den er av?

En liten lekkasjestrøm fra dingsen eller belastningen i kretsen gir svakt lys. Noen ganger kan man i stedet for dette arrangementet ty til å bruke en annen bryter eller relé eller enhet på lastens side også.

Hvordan kan jeg teste en vippebryter?

For å teste kontinuiteten må bryteren fjernes fra strømkilden og multimeteret settes i kontinuitetsmodus. Betjeningen av bryteren bør være slik at den har både åpen og lukket respons under drift. Utfør aldri kontinuitetstesting på en strømførende krets.

En tilstrekkelig opplyst vippebryter har spesifikasjonene for spenning, strøm, type belastning, terminaler, størrelse og funksjon som passer til miljøet. For å aktivere et lite 12V-tilbehør er en SPST-bryter et passende valg. Er det motorer eller tungt utstyr involvert, vil det være behov for relé, og det er også behov for sikringer og passende ledninger i andre elektriske anlegg.
