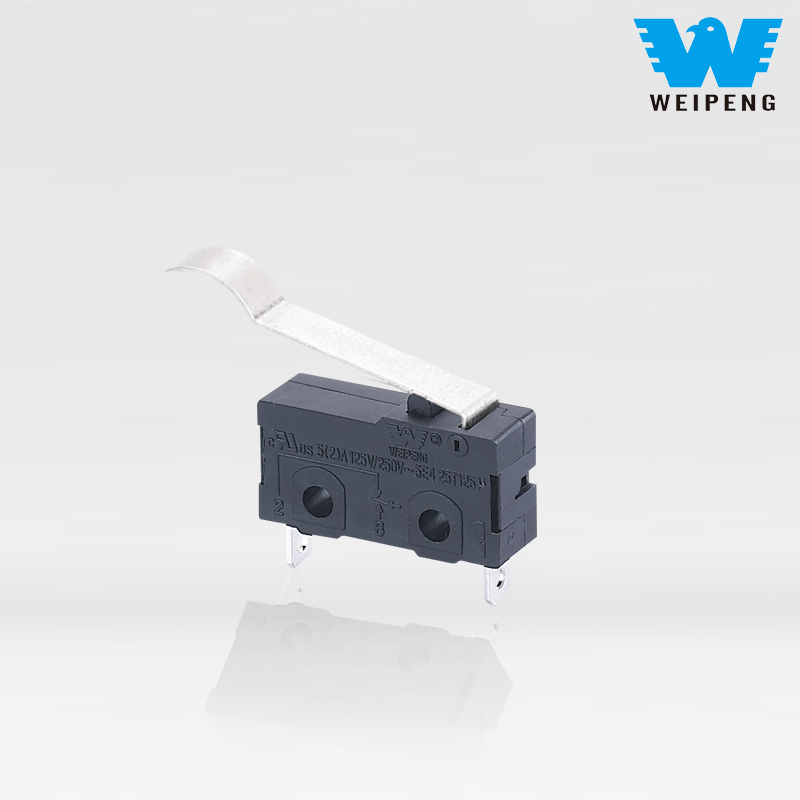

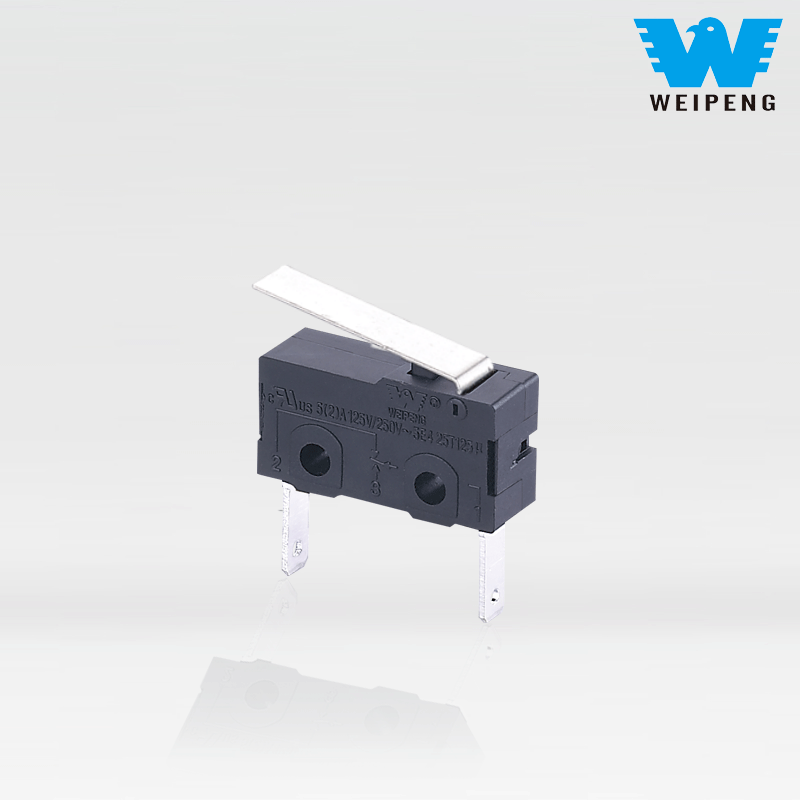

Liten støvtett to-pins mikrobryter med spak

Liten støvtett to-pins mikrobryter med spak som et representativt produkt fra Tongda WEIPENG som legemliggjør integrasjonen av kjernestandardisering og tilpasning. Som produsent og grossist er kjernedesignprinsippet for den holdbare tilbakestillingsbryteren for smarte apparater produsert av vår egen fabrikk "stabilitet, pålitelighet og scenariokompatibilitet." Rangering: 5A 250VAC Temperaturområde: -40°C~+125°C IP-kode: IP40 Dimensjon: 19,8*10,6*6,4mm Godkjenning: UL, ENEC, CSA, CE, VDE

Modell:HK-04G-LD-003

Send forespørsel

produktbeskrivelse

WEIPENG® er en ledendeLiten støvtett to-pins mikrobryter med spak produsenter, leverandører og eksportører.

MikrobryterIntroduksjon

Arbeidsprinsipp og strukturelle funksjoner

HK-04G-L bruker en snap-action-mekanisme, med en presisjonsfjærplate som kjernestruktur.

Viktige fordeler:Selv om ytre kraft påføres sakte på bryterens aktuatorspak, vil den innvendige fjærplaten plutselig vippe på et visst kritisk punkt i bevegelsen, og drive kontaktene til å lage eller knekke med svært høy hastighet. Denne mekanismen reduserer lysbuedannelsestiden kraftig, beskytter effektivt kontaktene og sikrer bryterens lange levetid og høye pålitelighet.

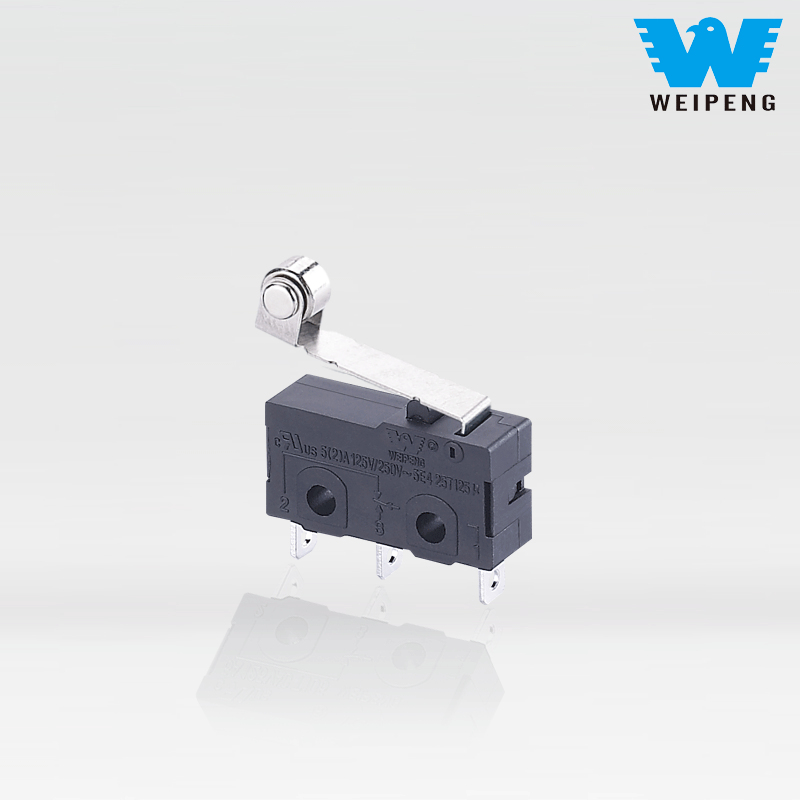

Aktuatortype: HK-04G-L-serien tilbyr ulike aktuatorer, den vanligste er rullespaktypen (som HK-04G-LZ), egnet for å oppdage bevegelige deler og effektivt redusere friksjonen.

Klemmetype: Det finnes loddeklemmer for lodding og PCB-klemmer for direkte innsetting i PCB-kort, som kan velges i henhold til din monteringsprosess.

Driftsmiljø: Unngå å smøre olje på bryterens aktiveringsdel, da dette kan trekke til seg støv og forårsake dårlig kontakt. I miljøer med mye støv eller fuktighet, velg en forseglet bryter med høyere beskyttelsesgrad (som IP67).

Installasjon: Installer bryteren på en flat overflate og bruk skiver for å sikre den jevnt, og forhindrer deformasjon av huset som kan påvirke den interne operasjonsnøyaktigheten.

MikrobryterSøknad

På grunn av sin kompakte størrelse og presise kontrollfunksjoner, er HK-04G-L mye brukt på forskjellige felt:

Hvitevarer: Brukes til registrering av dørsperre i mikrobølgeovner, registrering av lokklukking i riskokere, registrering av koppinstallasjon i blendere osv., for å sikre at enhetene fungerer i riktig tilstand.

Kontor- og kommunikasjonsutstyr: Brukes i skrivere og kopimaskiner for å oppdage papirposisjon, papirstopp eller omslagsstatus; funksjonell svitsjing i kommunikasjonsenheter.

Bilelektronikk: Brukes til å oppdage bildørstatus, bremselysbrytere, grensebrytere for seteposisjon osv.

Industriell og medisinsk: Brukes til registrering av reisegrense i automatisert utstyr, posisjonsfeedback i presisjonsinstrumenter, statusovervåking i medisinsk utstyr, etc.

Mikrobryter Spesifikasjon

Bryter tekniske egenskaper:
PUNKT	Teknisk parameter		Verdi
1	Elektrisk vurdering		5(2)A 125V/250VAC 10(3)125V/250VAC
2	Kontakt motstanden		≤50mΩ Startverdi
3	Isolasjonsmotstand		≥100MΩ (500VDC)
4	Dielektrisk Spenning	Mellom ikke-tilkoblede terminaler	500V/0,5mA/60S
		Mellom terminaler og metallrammen	1500V/0,5mA/60S
5	Elektrisk liv		≥10 000 sykluser
6	Mekanisk liv		≥100 000 sykluser
7	Driftstemperatur		-25~125℃
8	Driftsfrekvens		Elektrisk: 15 sykluser Mekanisk: 60 sykluser
9	Vibrasjonssikker		Vibrasjonsfrekvens:10~55HZ; Amplitude: 1,5 mm; Tre retninger: 1H
10	Loddeevne: Mer enn 80 % av nedsenket del skal dekkes med loddetinn		Loddetemperatur: 235±5℃ Neddykkingstid: 2~3S
11	Loddemotstand mot varme		Dypplodding: 260±5℃ 5±1S Manuell lodding: 300±5℃ 2~3S
12	Sikkerhetsgodkjenninger		UL, CSA, VDE, ENEC, CE
13	Testbetingelser		Omgivelsestemperatur: 20±5 ℃ Relativ fuktighet :65±5%RH Lufttrykk: 86~106KPa
