Long Arm Micro Switch er en ekstremt kompakt snap-action bryter med en utvidet spak aktuator. Den lange armen på bryteren gir mer fleksibilitet enn en vanlig mikrobryter av stempeltypen når den registrerer bevegelse, posisjon eller mekanisk kontakt. Langarms mikrobrytere brukes ofte i en rekke bruksområder som apparater, industrielt utstyr, automasjonssystemer, salgsautomater, sikkerhetsenheter, kontorutstyr og mange andre elektromekaniske produkter. Den lange armen tillater større avstand mellom bevegelsen til aktuatoren og bryteren, noe som reduserer mengden kraft som trengs for å aktivere bryteren. Som et resultat av disse funksjonene brukes de ofte i hele det elektromekaniske markedet.

Å bestemme hvilken mikrobryter med lang arm som skal kjøpes for kjøpere, ingeniører og innkjøpsteam er ikke bare basert på størrelse. Elektrisk karakter, aktuatorstil, aktiveringskraft, terminalstil, holdbarhet, installasjonsplassbehov og miljøet der bryteren skal brukes kan alle påvirke hvor godt bryteren fungerer og hvor lenge den vil vare. Denne artikkelen forklarer hvordan Long Arm Micro Switch fungerer, hvor bryteren kan brukes, og forskjellige ting du bør se etter før du kjøper en Long Arm Micro Switch.

Hva erLangarms mikrobryter?

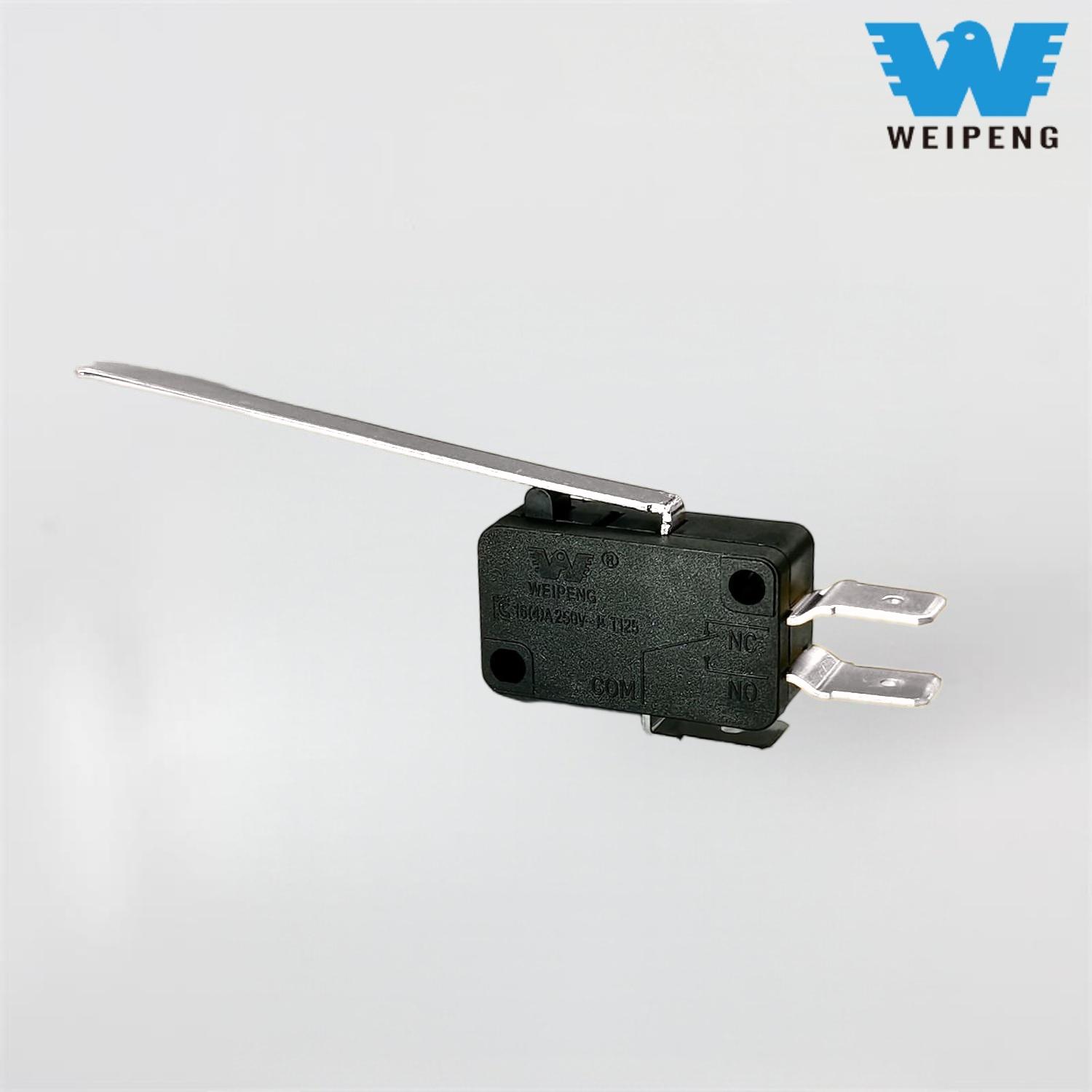

En mikrobryter med lang arm er et eksempel på en mikrobryter som har en spakarm festet til aktuatoren. Aktuatorspaken trykkes eller flyttes av en annen gjenstand og får den interne fjærmekanismen til å raskt endre den elektriske kontakttilstanden til bryteren. På grunn av denne snap-action-funksjonen kan Long Arm Micro Switch være ekstremt pålitelig uavhengig av om objektet som aktiverer bryteren har langsom, lett eller ustabil bevegelse.

Den lange armen gir større avstand mellom aktiveringselementet og aktiveringspunktet til bryteren enn en standard mikrobryter. I tillegg gjør den lengre spakarmen bryteren lettere å aktivere sammenlignet med en standard mikrobryter. I produktspesifikasjonene kan du finne begreper for lignende produkttyper som mikrobryterarm, langspaksmikrobryter, snap-action-bryter med spak, grensemikrobryter og miniatyrspakbryter. Disse refererer vanligvis til produkter med lignende funksjon; dimensjoner, aktuatorkonfigurasjoner og elektriske karakterer kan imidlertid variere fra modell til modell.

Funksjonen til en mikrobryter med lang arm

Inne i huset til mikrobryteren er faste og bevegelige kontakter koblet til en fjærmekanisme. Når den er i sin normale posisjon, kan kretsen enten være lukket eller åpen, avhengig av hvordan den ble koblet gjennom den normalt åpne eller normalt lukkede terminalen. Påføringskraften gjennom spaken overføres til aktiveringselementet inne i mikrobryteren. Når den påførte kraften når arbeidspunktet, endrer smekkmekanismen kontakttilstanden nesten umiddelbart før den går tilbake til den opprinnelige posisjonen når påføringskraften er fjernet.

Denne raske overgangen reduserer kontaktbuedannelse, øker nøyaktigheten til signaler som produseres, og forbedrer den mekaniske levetiden til kontaktene. Av disse grunner brukes mikrobrytere ofte i applikasjoner der det vil være hyppig syklusbytte, presis deteksjon, kompakte installasjoner og konsistent elektrisk utgang.

HvorLangarms mikrobrytereer ofte brukt

Long Arm Micro Switch er mye brukt i mange bransjer på grunn av dens kompakte størrelse, presisjon og svært enkle mekaniske integrasjon. I hjemmene brukes de i apparater som mikrobølgeovner, vaskemaskiner, oppvaskmaskiner, kaffetraktere, kjøleskap og klimaanlegg for å oppdage dørlås åpne eller lukkede forhold, lokkposisjon og vannstand for driftsfunksjoner og sikkerhetskontroll.

I industriell og kommersiell bruk brukes mikrobrytere med lang arm ofte som grensebrytere, posisjonsfølende enheter og sikkerhetsbrytere. De er også mye brukt i salgsautomater, arkademaskiner, kontorutstyr, elektriske låser, medisinsk utstyr, 3D-printere, pakkemaskiner og biltilbehør. De gir en økonomisk måte å konvertere mekanisk bevegelse til et elektrisk signal.

Typer spakarmer og aktuatordesign

Det finnes flere forskjellige former for spakarmer tilgjengelig for mikrobrytere med lange armspaker. En rett lang spak er den vanligste stilen og brukes til generell posisjonsdeteksjon og grunnleggende mekanisk kontakt. Rullespaker bruker ruller på enden av spakene, noe som gjør det mindre belastende for objektet å gli over bryteren og redusere friksjonen. Simulerte rullespaker har en buet ende på armen i stedet for en tradisjonell roterende rulle og gir derfor jevnere kontakt med lavere kostnad.

Når du velger en mikrobryter med en spesiell spakarm, må du passe på å verifisere retningen på spakens bevegelse, siden det å slå den i feil vinkel kan skade den og forårsake for tidlig feil. Stabiliteten og levetiden til enhver mikrobryter med lang arm kan forbedres betraktelig ved å sikre at riktig justering, spaklengde og utløserplass er tilstede.

Hvordan velge en mikrobryter med lang arm

Den beste måten å velge en bryter på er å begynne med arbeidsparametrene til bryteren. Du må vurdere hva som vil bli oppdaget av bryteren, hvor ofte bryteren vil bli aktivert, hvor mye strøm som vil flyte gjennom bryteren, og hvilke forhold bryteren vil bli utsatt for. Hvis du bytter signaler ved lav spenning, kan kontaktpålitelighet og stabil drift være mer kritisk enn å bytte høye strømmengder. Hvis du bytter motor eller strøm, må du legge større vekt på elektriske karakterer og kontaktmaterialer.

Det er viktig å måle monteringshullsavstand, kroppsstørrelse, spakposisjon og terminalorientering også. Montering har en tendens til å bli påvirket av selv en liten dimensjonsendring. Send leverandørinstallasjonsinformasjon som bilder, tegninger, spennings-/strømverdier, terminalinformasjon og delenummer når du bytter ut en enhet med en eksisterende modell. For ny produktutvikling, test prøver under faktiske driftsforhold før masseproduksjon, slik at du vet om driftskraft, kontaktpålitelighet og installasjonstoleranser er oppfylt.

Langarms mikrobryterKjøpsanbefalinger

Når du kjøper en Long Arm Micro Switch på vegne av OEM-produksjon eller vedlikeholdsbehov, er kjøp fra noen som kan gi kontinuitet like viktig som pris. Hvis du kjøper en lavprisbryter som gir deg ulik grad av push-in kraft eller feiler veldig kort tid etter at du har kjøpt den, vil du pådra deg betydelige kostnader for produktretur, nedetid eller produktklager. Se etter leverandører som kan gi teknisk assistanse, er i stand til konsekvent produksjon og tilbyr tydelig dokumentasjon og sertifisering av bryteren.

Selv om en mikrobryterarm kanskje ikke ser ut til å være veldig viktig, er den avgjørende for sikkerhet, kontroll og brukeropplevelse. Ved å kjenne aktuatorstilen, den elektriske vurderingen, installasjonstilstanden og kvaliteten til mikrobrytere med lang arm, kan alle som kjøper en mikrobryterspak for et apparat, kompakt grensebryter eller holdbar deteksjonsbryter for OEM-prosjekter velge en bryter som gir pålitelig service gjennom hele applikasjonens levetid med minimal trøbbel og servicestans.
