Hvordan fungerer en 6-pins vippebryter?

Du har sannsynligvis knipset en uten å tenke to ganger. Det tilfredsstillende klikket på en vippebryter er overalt - på sumppumpen din, en bilsetevarmer eller en benksliper. Men når du slår på en standard lysbryter, bryter du bare én ledning. Så hvorfor gjør a6-pinss vippebrytertrenger du seks metallstifter som gjemmer seg under? Fordi denne lille komponenten ikke bare er en av/på-knapp. Det er en liten trafikkpoliti. Den kontrollerer to uavhengige kretser samtidig, og i noen tilfeller lyser den for å fortelle deg at strømmen er strømførende. La oss sprette panseret og se hva disse pinnene faktisk gjør.

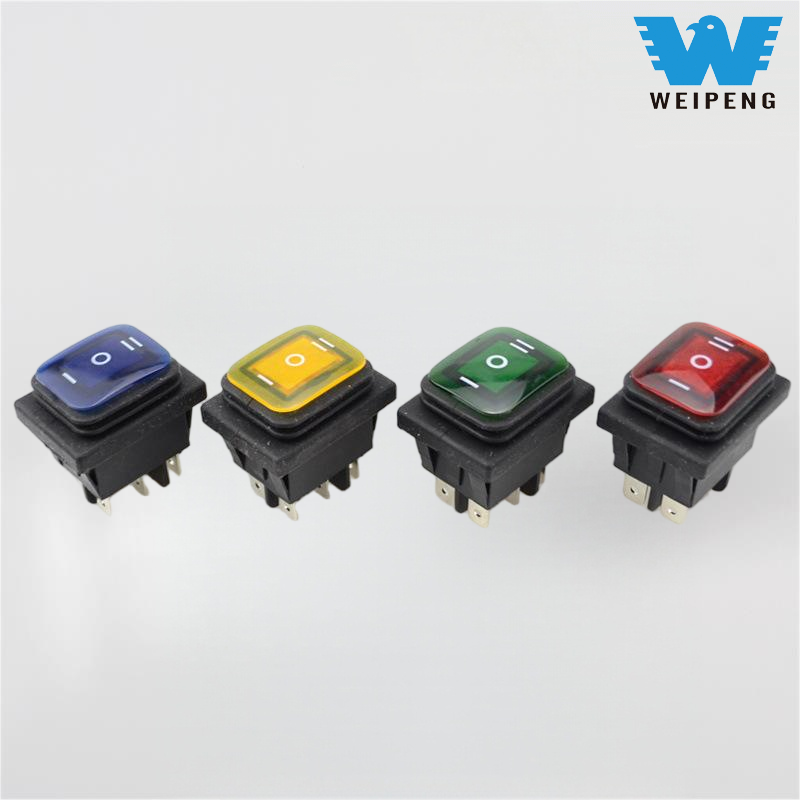

En 6-pinners vippebryter er en dobbeltpolet, dobbeltkast (DPDT) bryter. På vanlig engelsk betyr det at den kan kontrollere to separate enheter eller to funksjoner på én enhet samtidig. Unlike a simple 2-pin switch that just cuts a single wire, this one is for more complex jobs where you need to reverse a motor or switch between two power sources.

For å forstå hvordan det fungerer, må du kjenne til pinnelayoutet. Du trenger ikke en ingeniørgrad; bare tenk på dem i par.

- Pin 1 & 2 (inngangene): Dette er dine "vanlige" terminaler. De kobles vanligvis til hovedstrømkilden (batteriet eller veggadapteren).

- Pinne 3 og 4 (utgangssett 1): Disse kobles til den første enheten eller den første funksjonen (f.eks. "fremover" på en motor).

- Pinne 5 og 6 (utgangssett 2): Disse kobles til den andre funksjonen (f.eks. "revers").

Hva skjer når du snur den?

Her er det magiske trikset. Vippen har en metallbro inni som beveger seg når du trykker på den.

- Posisjon 1 (Opp/På A): Broen kobler Pin 1 til Pin 3, og kobler samtidig Pin 2 til Pin 5. Strøm flyter til funksjon A.

- Posisjon 2 (senter/av): Ingenting kobles til. Broen står i nøytral. Kretsen er død.

- Posisjon 3 (Ned/På B): Broen kobler pinne 1 til pinne 4, og pinne 2 til pinne 6. Nå strømmer strømmen til funksjon B.

Som kjøper trenger du vanligvis bare en 6-pinners vippebryter for to spesifikke problemer:

1.  Reversere en likestrømsmotor: Tenk på en vinsj eller en heis. Du må sende positiv spenning én vei for å gå opp, og snu polariteten for å gå ned. En 4-pinners bryter kan ikke gjøre dette trygt, men6-pinsdesign håndterer "crossover" internt.

2.  Dual Voltage Control: Maybe you have a device that runs on 12V and 24V, or you want to choose between "battery power" and "generator power." Denne bryteren isolerer begge linjene.

The Light Issue (en vanlig kjøperhodepine)

Mange 6-pins vippebrytere har innebygd LED. Disse lysene krever imidlertid en bakkebane. Hvis bryteren din ikke lyser, ikke anta at den er ødelagt. Du må sannsynligvis føre en bestemt jordledning til "jordings"-pinnen (ofte Pin 7 eller en separat terminal, avhengig av merke). Hvis du ignorerer LED-en, fungerer den mekaniske koblingen fortsatt bra.

Takeawayen

Glem de komplekse koblingsskjemaene et øyeblikk. Bare husk: a6-pinss vippebryterer to separate 3-pins brytere limt inn i ett hus. Den eksisterer for å håndtere to forskjellige handlinger (som høy/lav hastighet eller forover/bakover) ved hjelp av en enkelt knapp. Hvis prosjektet ditt krever å reversere en motor eller administrere to strømkilder, vet du endelig hvorfor den grunnleggende 2-pinners bryteren ikke ville kutte den.
